WELL AIR Lineup
WELL AIRは、圧縮空気中のドレン・油滴・固形異物対策を目的としたエレメントレス圧縮空気清浄器です。 使用環境やドレンの状態に応じて、標準シリーズ、DTシリーズ、REシリーズ、HIシリーズから最適な機種を選定いただけます。
まずは、この2つで選びます
WELL AIRは「流量」と「ドレン状態」で絞り込むと選びやすくなります。迷った場合は、使用環境を伺ったうえで最適なシリーズをご案内します。
① 使用流量で選ぶ
目安として、最大使用流量ぴったりではなく、少し余裕を持った選定をおすすめします。
- 5〜150L/min： WA-150系
- 20〜500L/min： WA-400系を推奨
- 70〜1,200L/min： WA-1200系を推奨
- 150〜2,500L/min超： WA-2500系を検討
② ドレン状態で選ぶ
水だけか、油やゴミを含むかで、適したシリーズが変わります。
- 標準シリーズ： 水ドレン中心
- DTシリーズ： 水＋油・ゴミを含む環境
- REシリーズ： ひどく汚れたドレン環境
- HIシリーズ： 中圧コンプレッサ環境

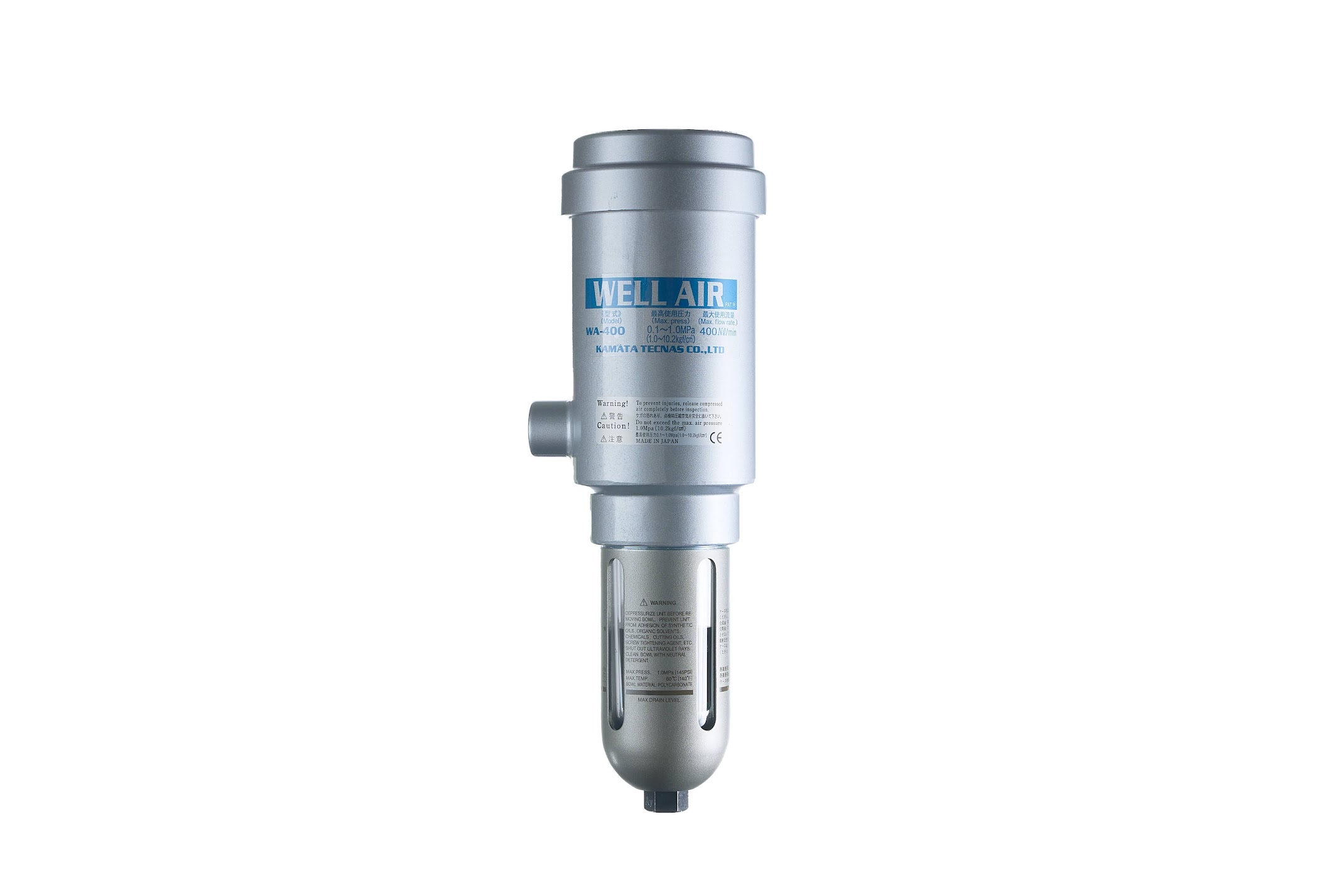

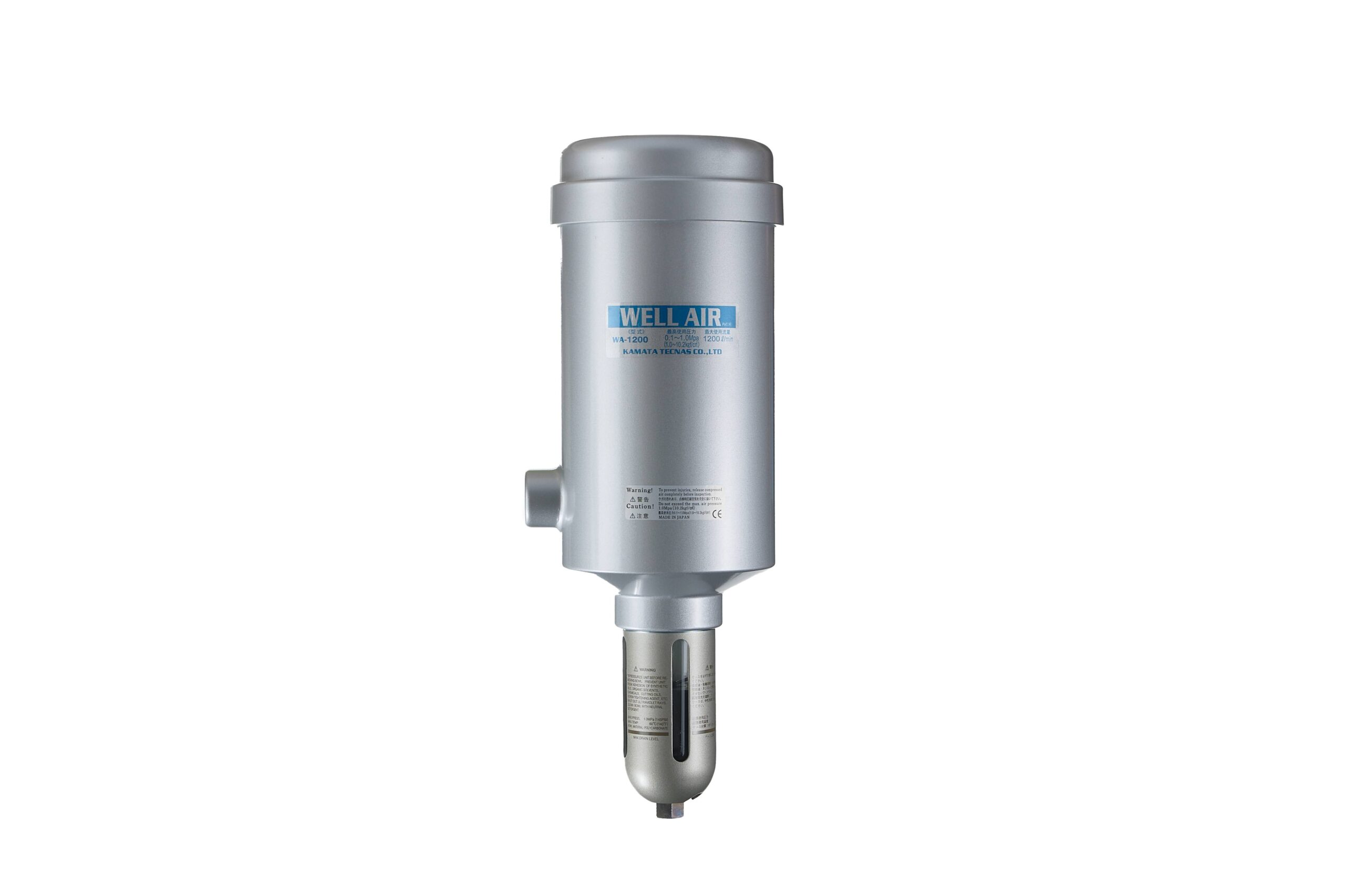

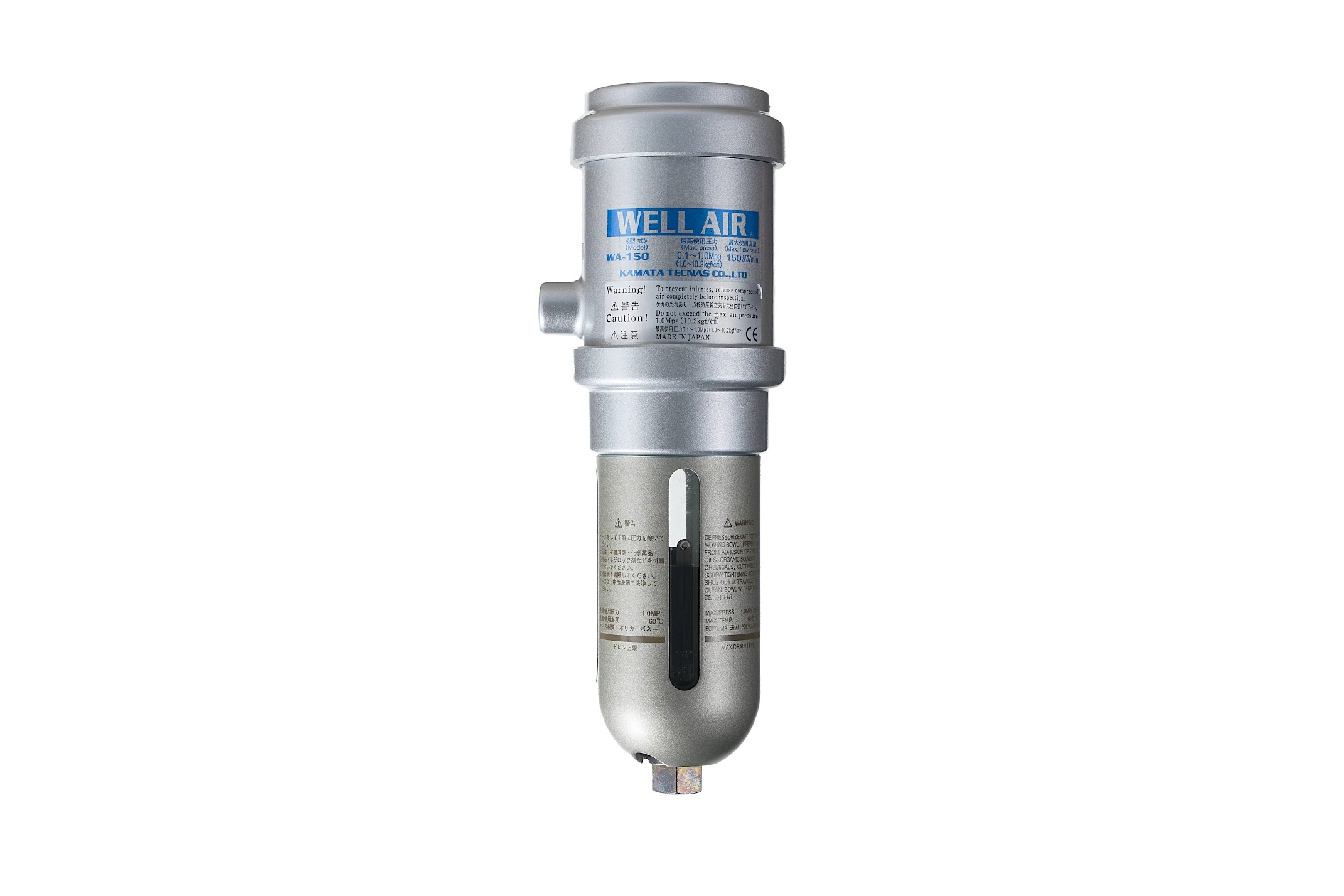

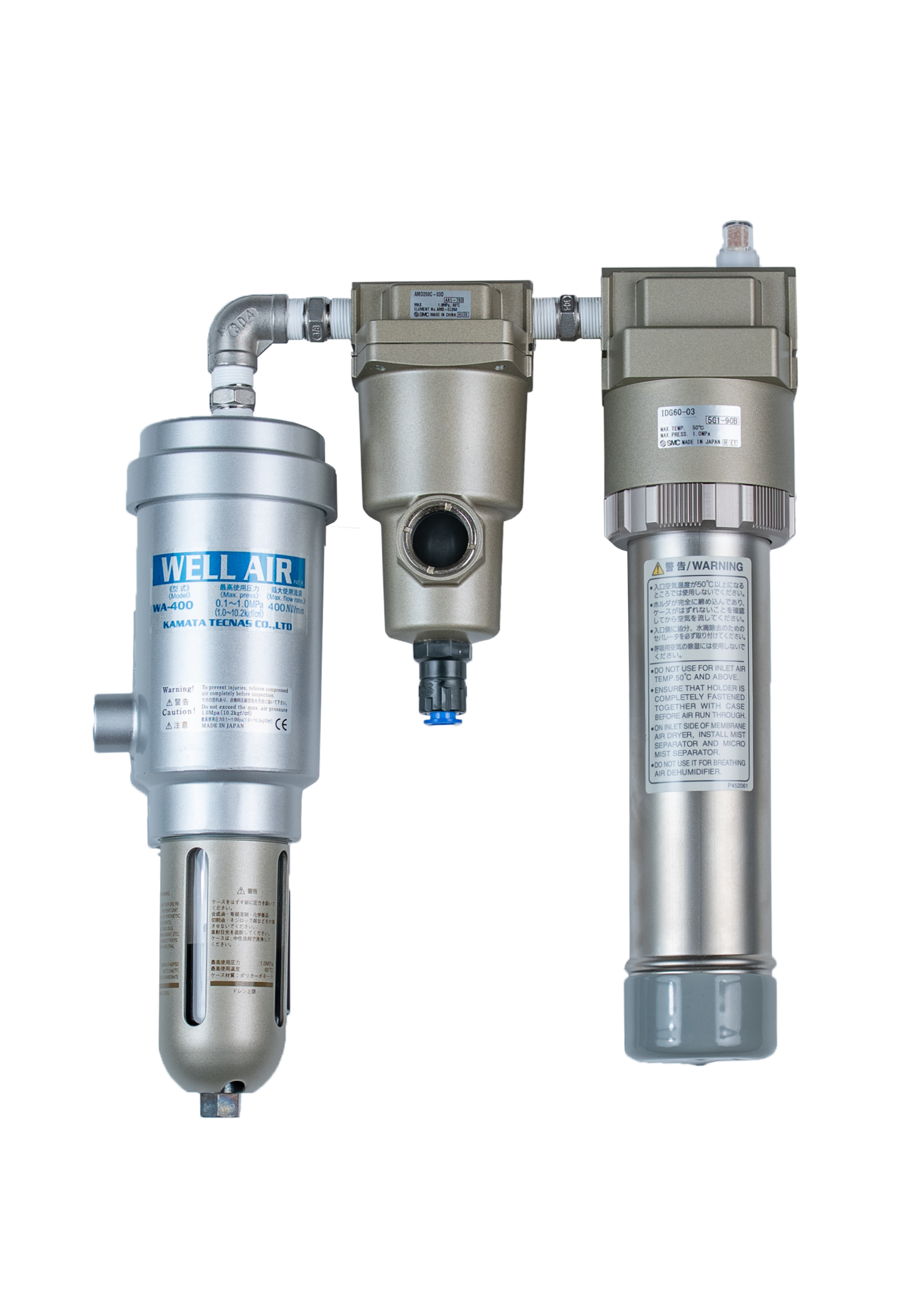

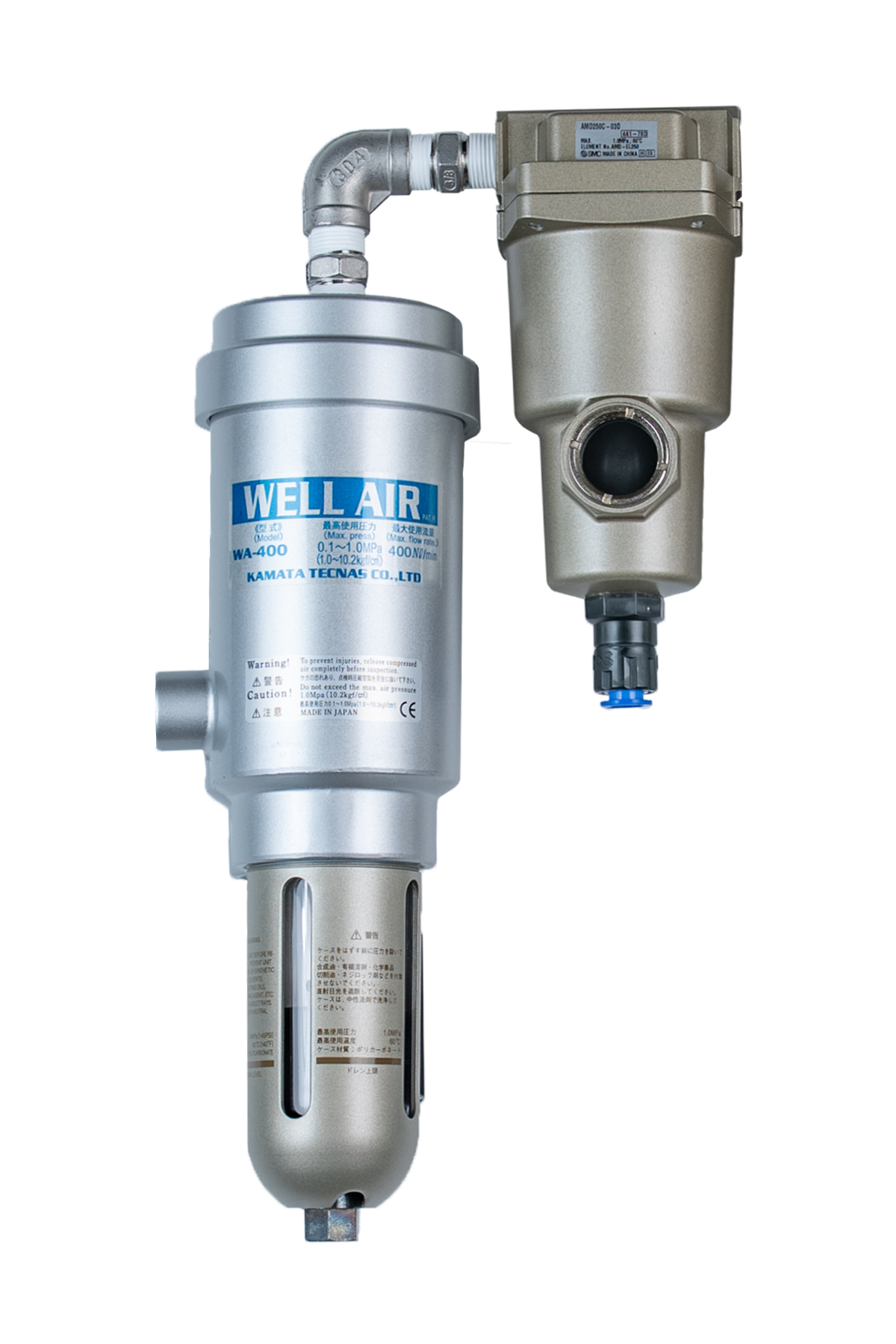

標準シリーズ
ドレンが主に水のみの環境向け
他の機種画像を見る
標準シリーズは、水ドレン対策を主目的としたベーシックモデルです。一般的な圧縮空気ラインの末端で、再結露による水滴トラブル対策に適しています。
- ドレンが主に水である環境に対応
- 末端設備に近い位置での設置に適した標準仕様
- SMC製のねじ込み式オートドレンを採用
外形図・基本仕様は、フォーム送信後にダウンロードいただけます。
| 型式 | WA-150 | WA-400 / WA-400-a | WA-1200 |
|---|---|---|---|
| ドレン排出部接続口径（Rc） | 1/4Rc | ||
| エアー配管接続口径（Rc） | 1/4 | 3/8、1/2 | 3/4 |
| 最大使用流量（Nℓ/min） | 150 | 400 | 1200 |
| 使用圧力範囲（MPa） | 0.1 ～ 1.0 | ||
| 保証耐圧（MPa） | 1.5 | ||
| 流体温度（℃） | 5 ～ 65 | ||
| 重量（kg） | 0.74 | 1.24 | 2.933 |

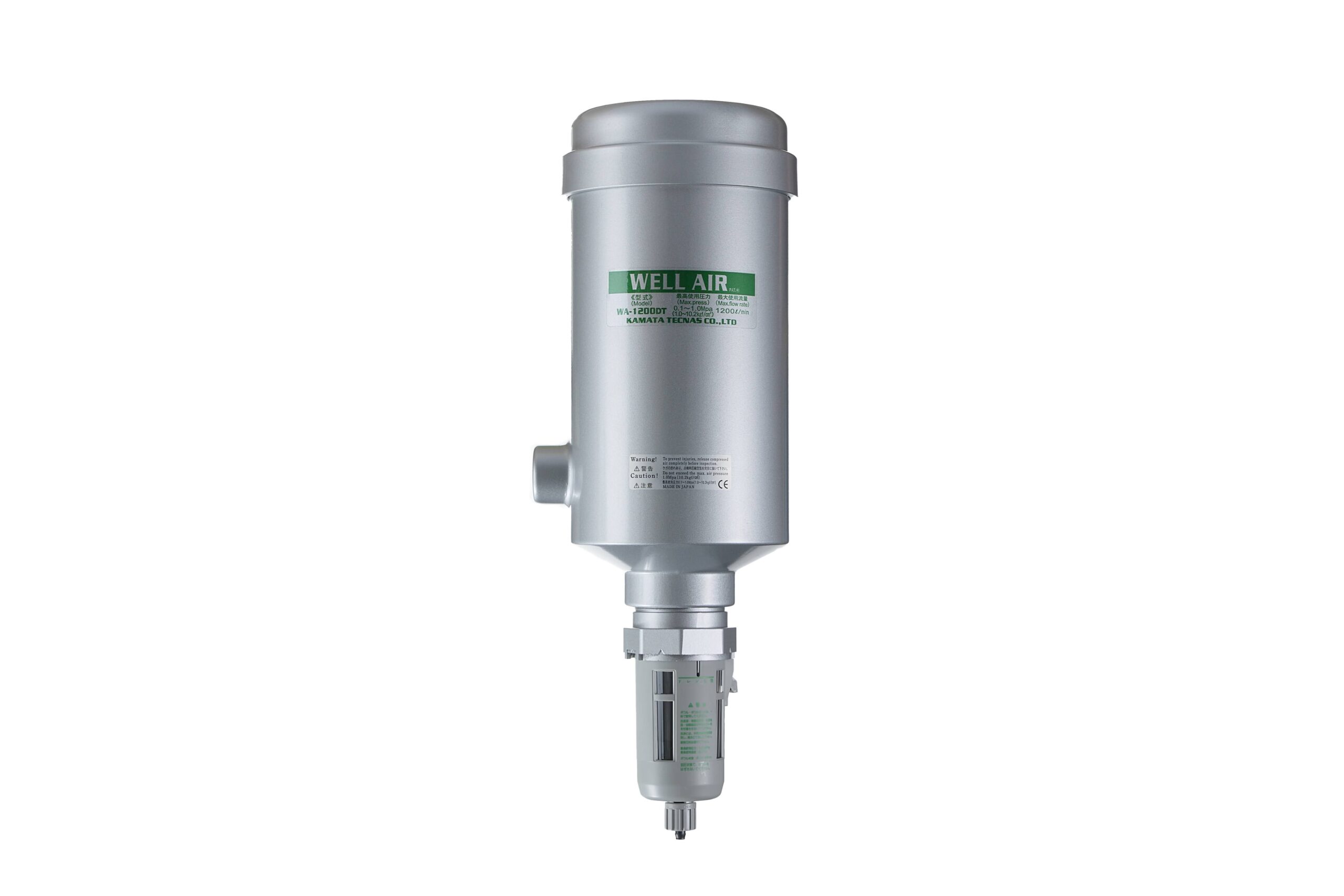

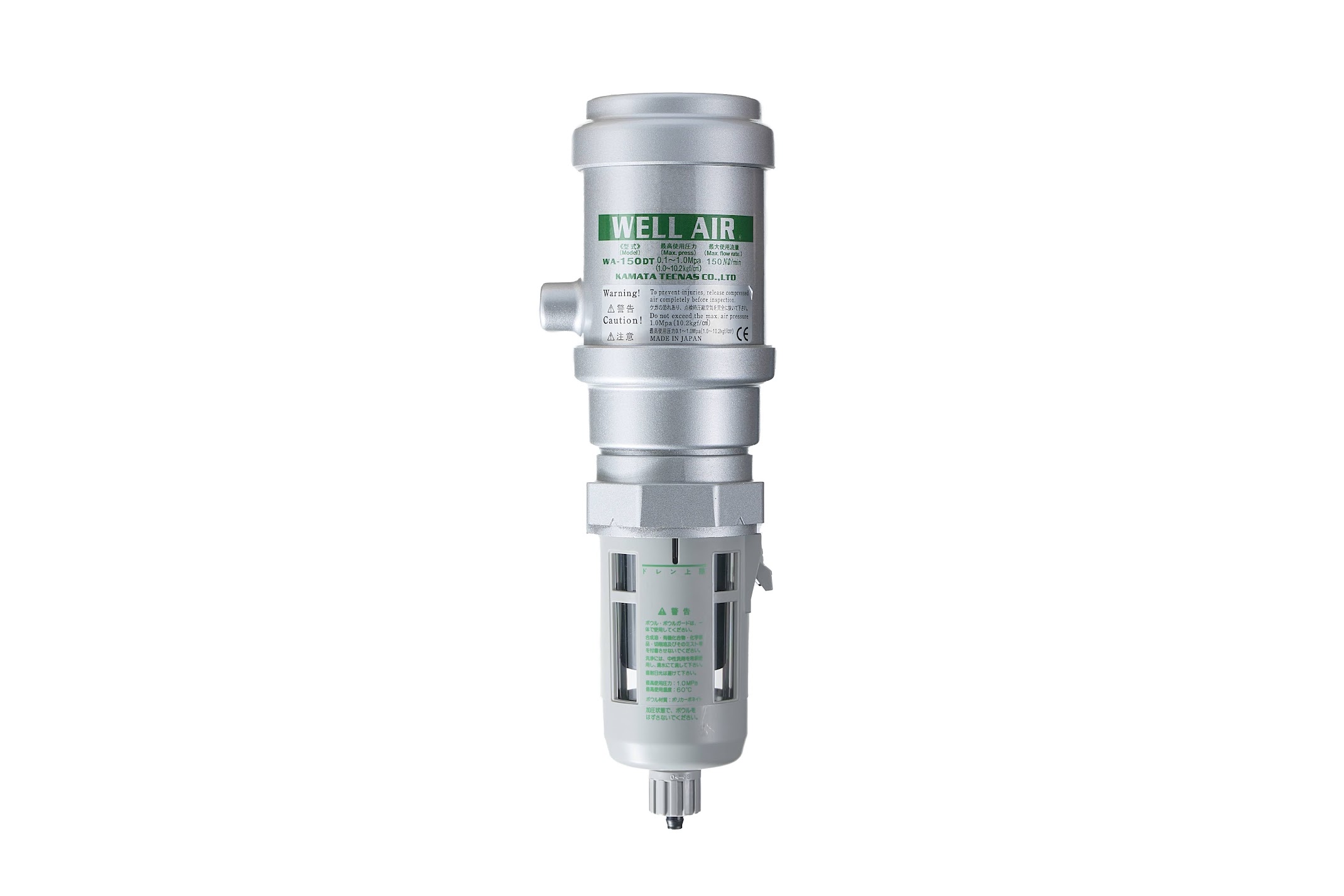

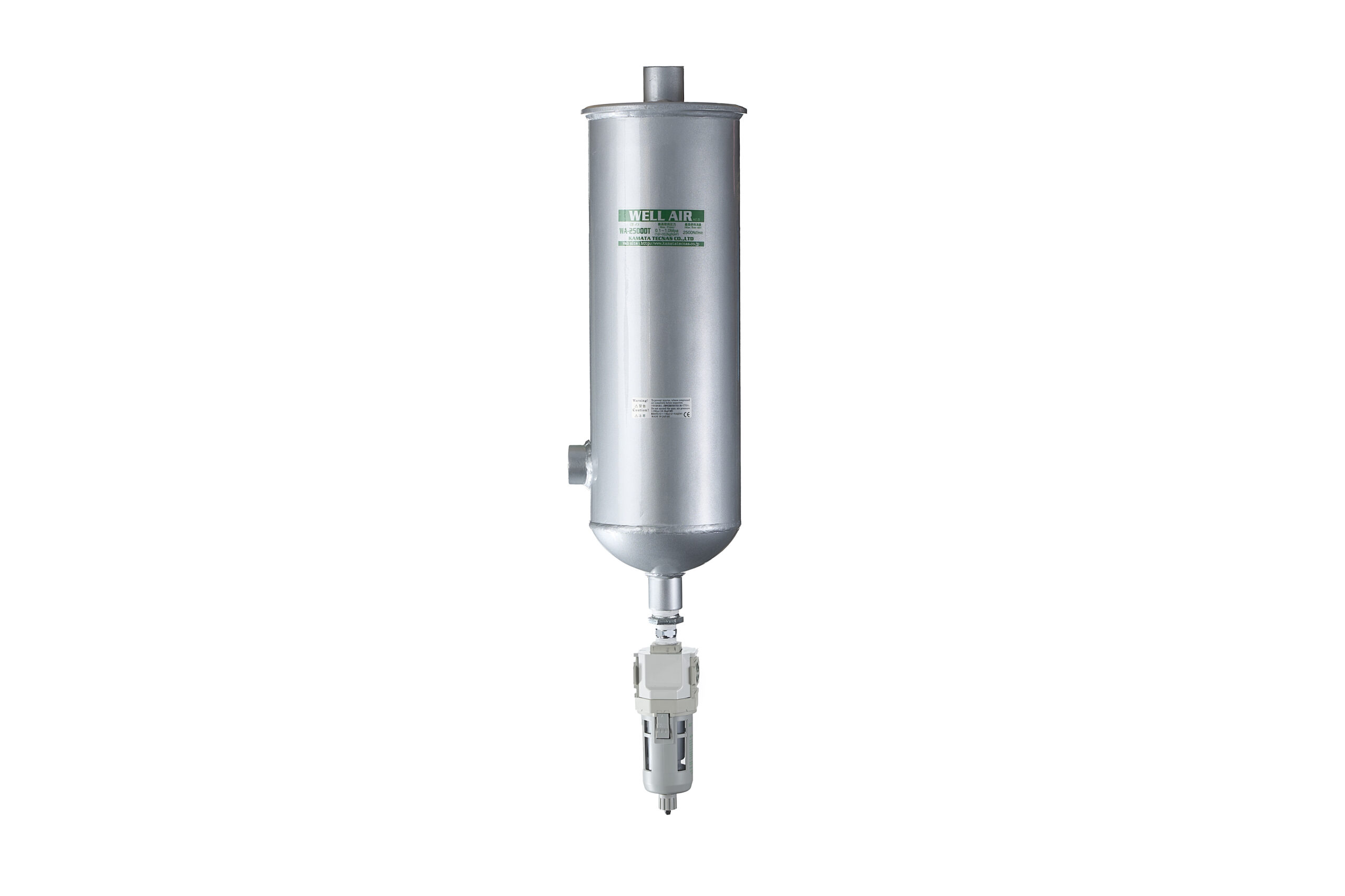

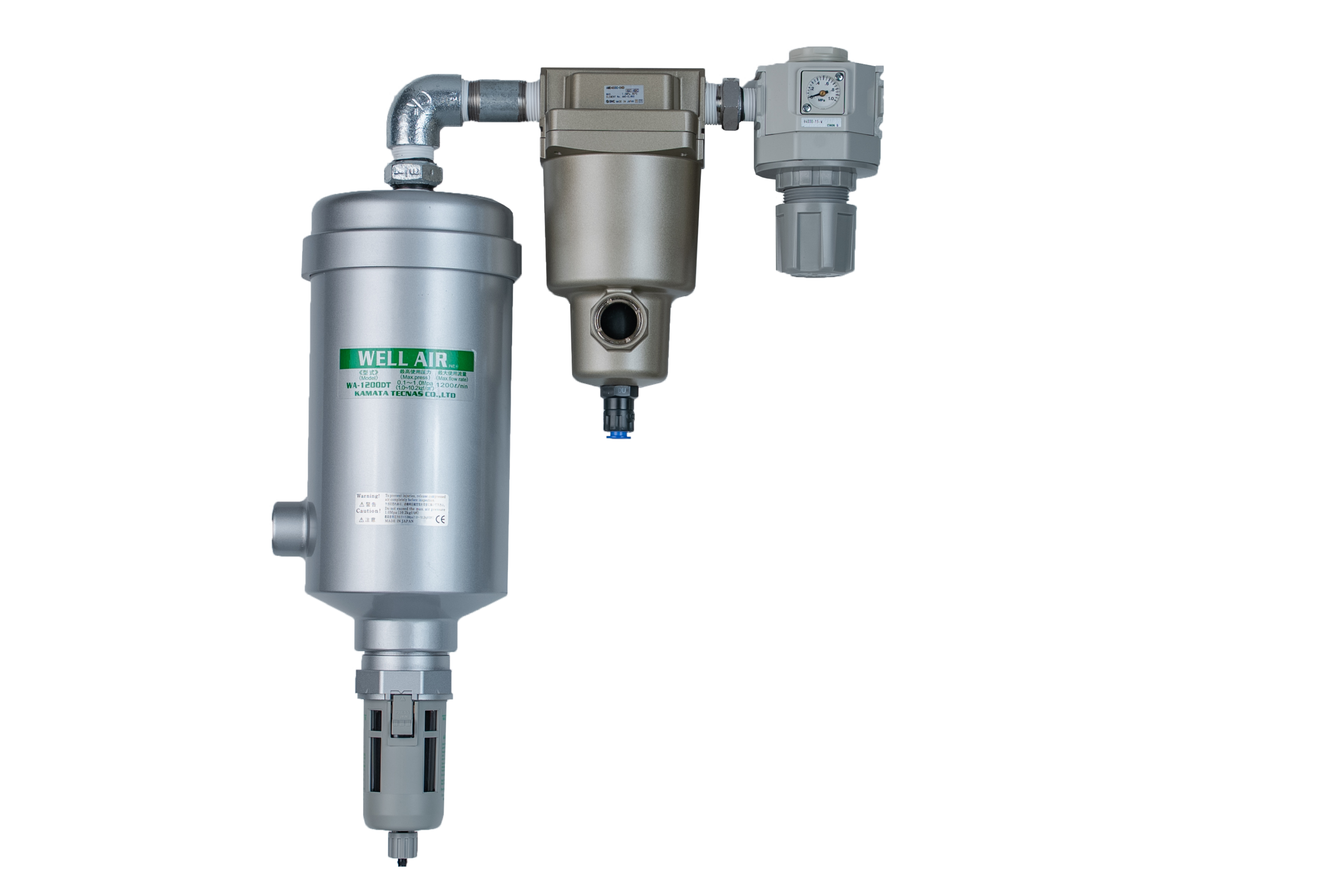

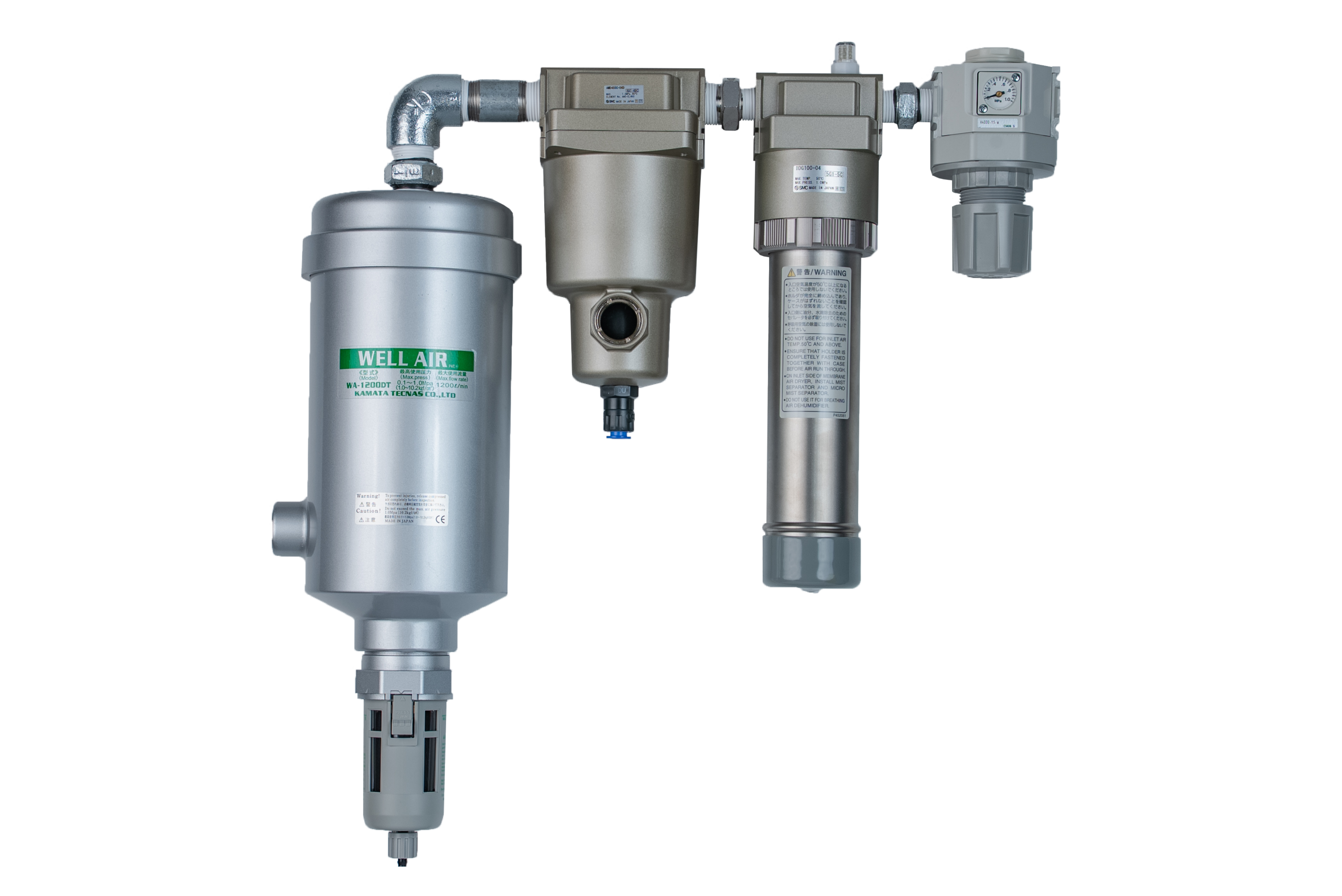

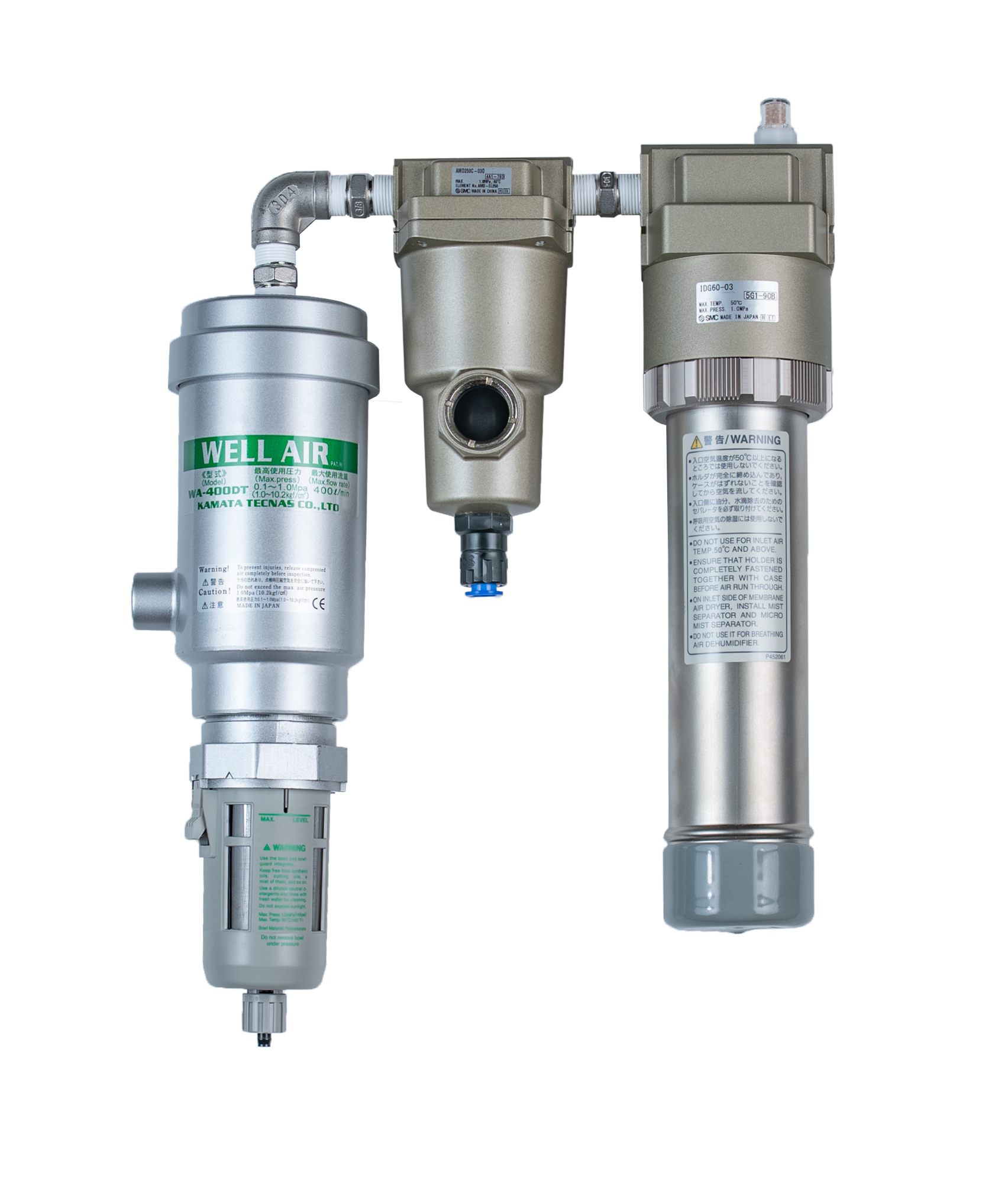

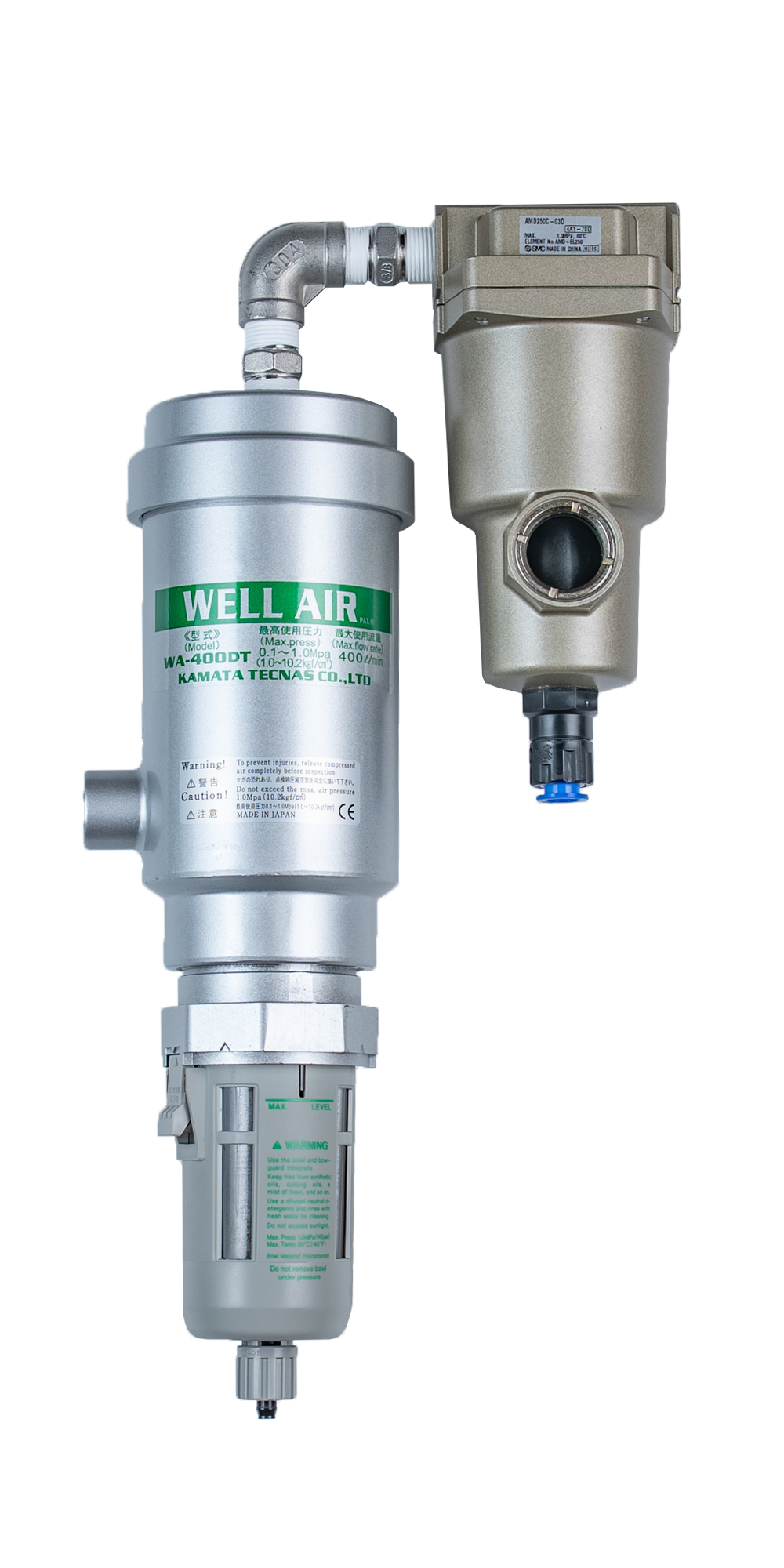

DTシリーズ
ゴミ・油を含むドレン環境向け
他の機種画像を見る
DTシリーズは、水だけでなくゴミや油を含むドレンにも配慮したシリーズです。鋼材加工や、油分・固形物の混入が想定される現場に適しています。
- ゴミ・油を含むドレンに対応
- CKDのワンタッチ式オートドレンを採用
- 標準シリーズより過酷なドレン条件を想定
外形図・基本仕様は、フォーム送信後にダウンロードいただけます。

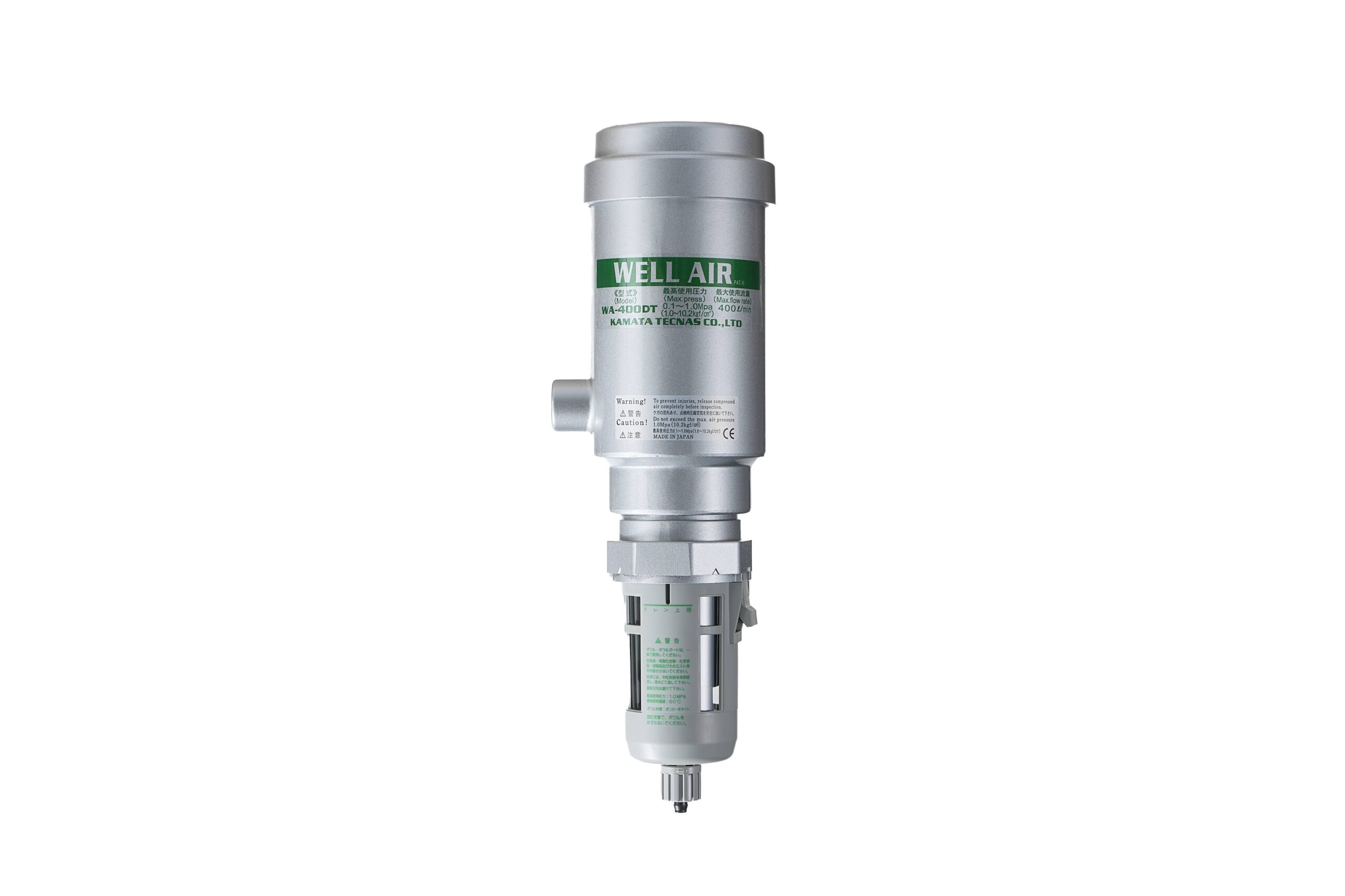

| 型式 | WA-150DT | WA-400DT / WA-400DT-a | WA-1200DT | WA-2500DT |
|---|---|---|---|---|
| ドレン排出部接続口径 | horse nipple Φ6mm | |||
| エアー配管接続口径（Rc） | 1/4 | 3/8、1/2 | 3/4 | 1 |
| 最大使用流量（Nℓ/min） | 150 | 400 | 1200 | 2500 |
| 使用圧力範囲（MPa） | 0.1 ～ 1.0 | |||
| 保証耐圧（MPa） | 1.5 | |||
| 流体温度（℃） | 5 ～ 65 | |||
| 重量（kg） | 0.59 | 1.11 | 2.79 | 12.4 |
※DTシリーズのオートドレン部材質が樹脂のため、金属材質をご希望の場合はDTMシリーズ、手動排出をご希望の場合はDMシリーズもご用意しています。

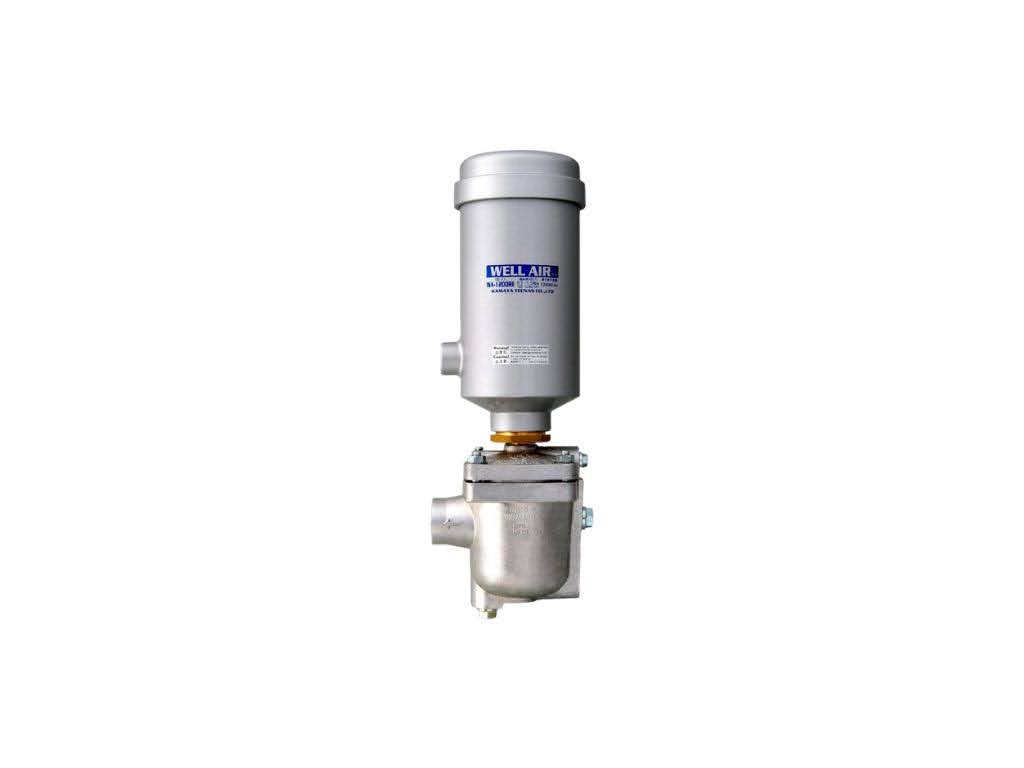

REシリーズ
ひどく汚れたドレン環境向け
他の機種画像を見る
REシリーズは、ひどく汚れたドレンや、より厳しい排出条件を想定したシリーズです。重汚染環境での安定動作を重視したい場合に適しています。
- ひどく汚れたドレン環境に対応
- ドイツRIFOX社製オートドレンを採用
- 重汚染環境でも安定動作しやすい構成
外形図・基本仕様は、フォーム送信後にダウンロードいただけます。
| 型式 | WA-400RE / WA-400RE-a | WA-1200RE | WA-2500RE |
|---|---|---|---|
| ドレン排出部接続口径（Rc） | 1/4Rc | ||
| エアー配管接続口径（Rc） | 3/8、1/2 | 3/4 | 1 |
| 最大使用流量（Nℓ/min） | 400 | 1200 | 2500 |
| 使用圧力範囲（MPa） | 0.1 ～ 1.5 | ||
| 保証耐圧（MPa） | 2.5 | ||
| 流体温度（℃） | 5 ～ 65 | ||
| 重量（kg） | 3.78 | 5.38 | 13.1 |

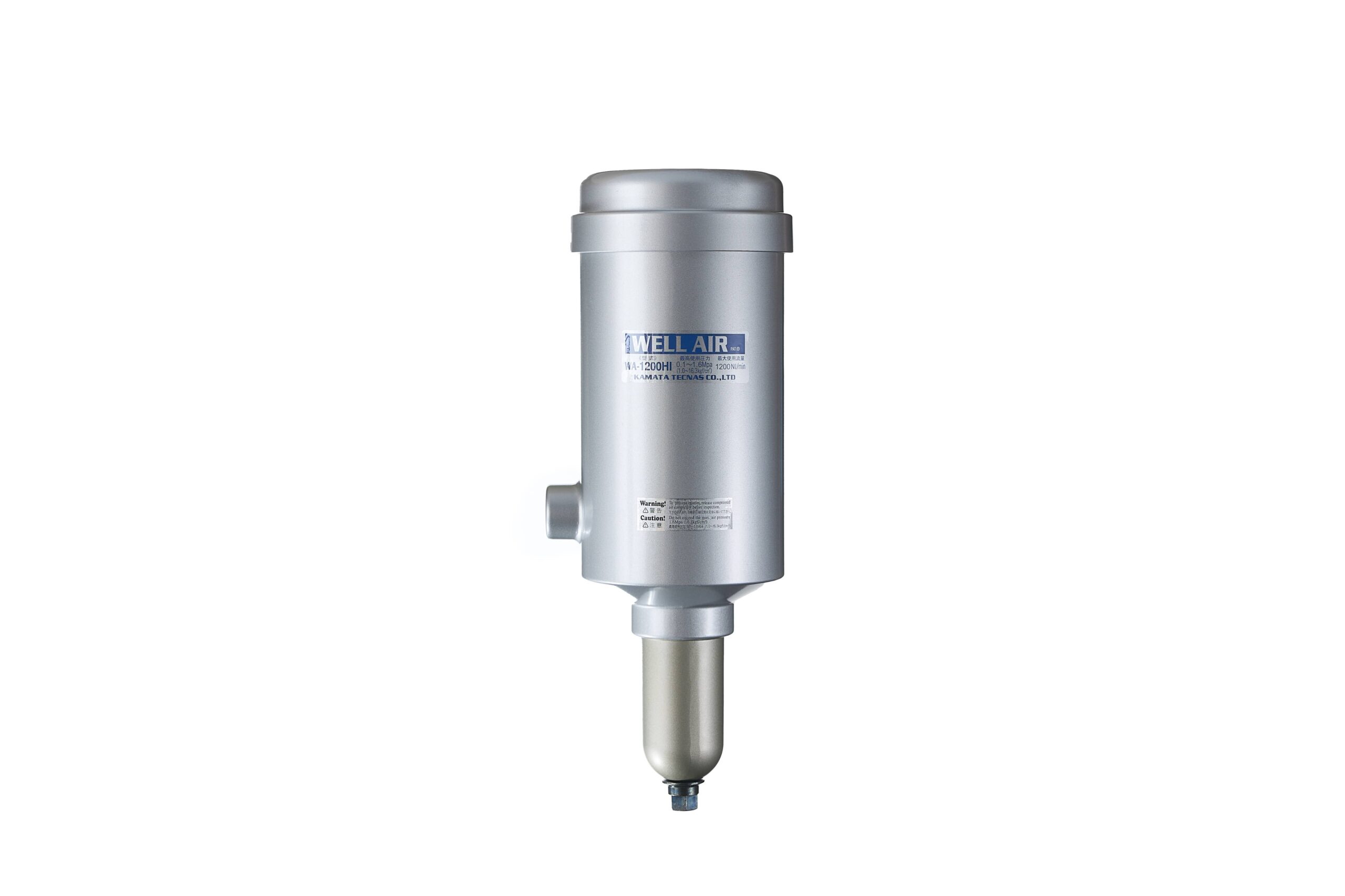

HIシリーズ
中圧コンプレッサ環境向け
他の機種画像を見る
HIシリーズは、中圧タイプのコンプレッサをご使用の環境に対応するシリーズです。一般シリーズより高い圧力条件に対応したい場合に適しています。
- 中圧コンプレッサ環境に対応
- 一般シリーズより高い使用圧力範囲に対応
- 特殊な圧力条件の現場向け
外形図・基本仕様は、フォーム送信後にダウンロードいただけます。

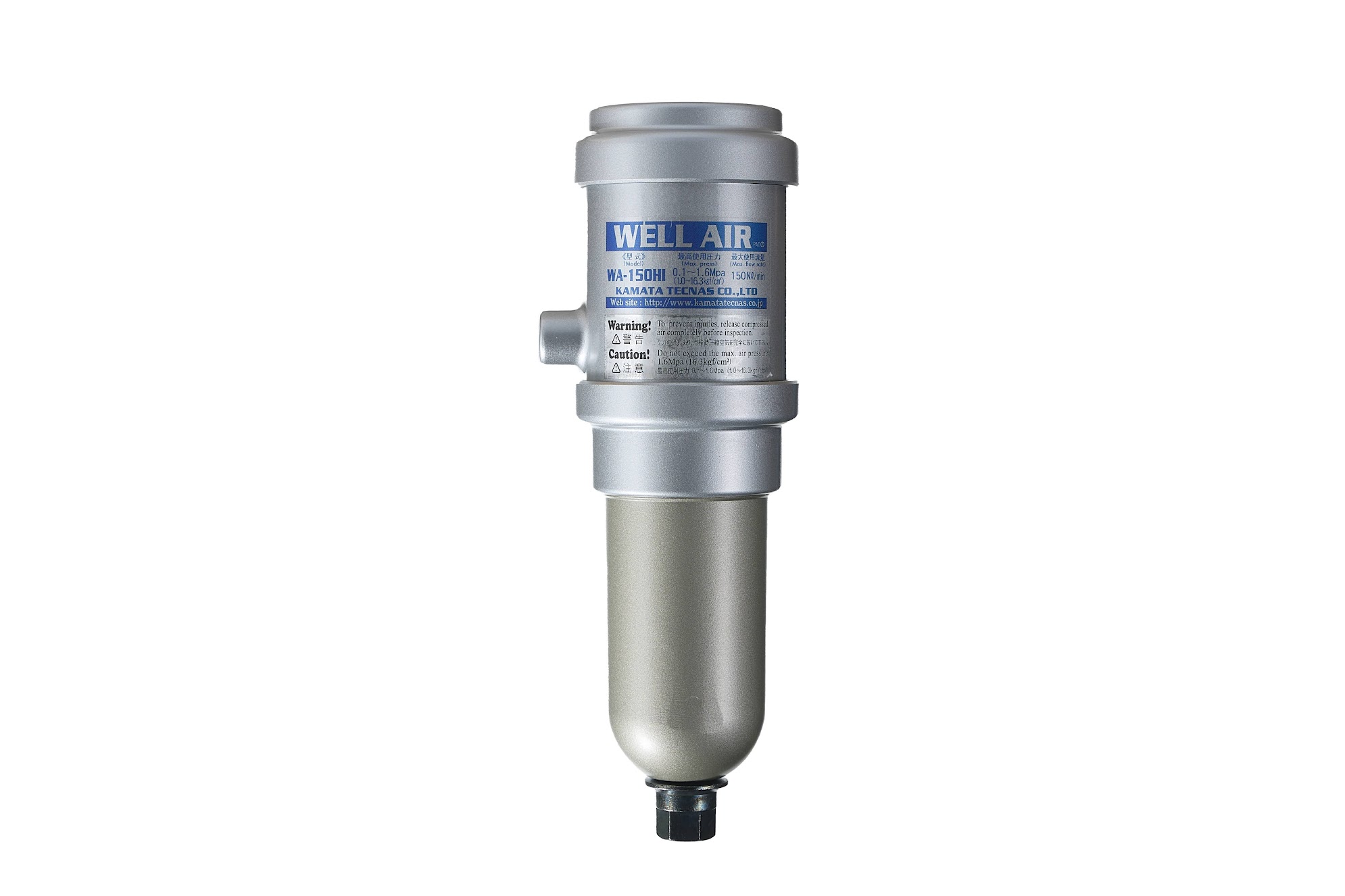

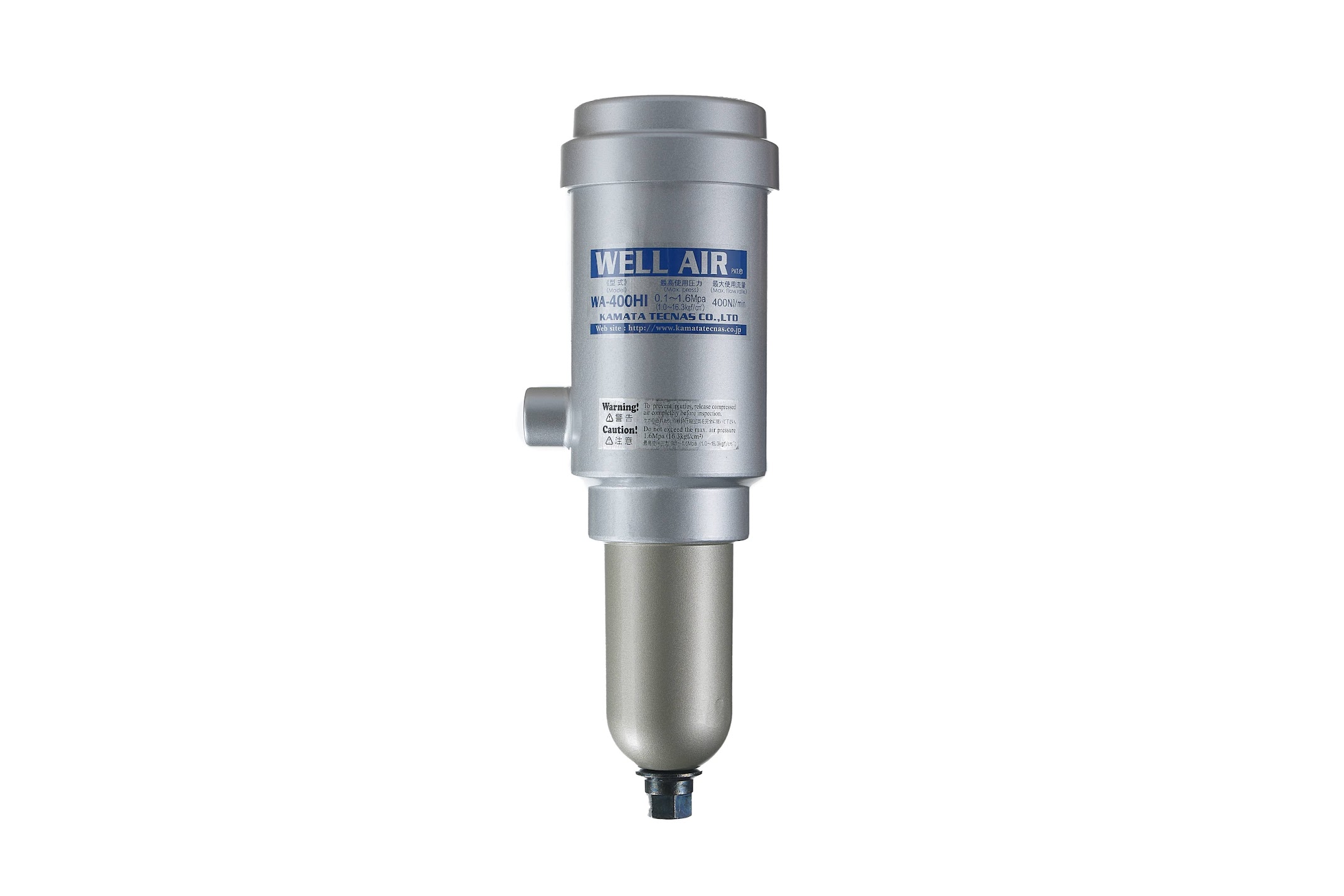

| 型式 | WA-150HI | WA-400HI / WA-400HI-a | WA-1200HI |
|---|---|---|---|
| ドレン排出部接続口径（Rc） | 1/4Rc | ||
| エアー配管接続口径（Rc） | 1/4 | 3/8、1/2 | 3/4 |
| 最大使用流量（Nℓ/min） | 150 | 400 | 1200 |
| 使用圧力範囲（MPa） | 0.1 ～ 1.6 | ||
| 保証耐圧（MPa） | 1.5 | ||
| 流体温度（℃） | 5 ～ 65 | ||
| 重量（kg） | 3.58 | 1.1 | 2.79 |
オプション 取付用部材
WA-400タイプ対応の配管部材セットをご用意しています。
| WA-400タイプ対応 配管部材セット | ||
|---|---|---|
| 型式 | pp-n | pp-s |
| 仕様 | 3/8ニップル | 3/8-1/2異形ソケット |

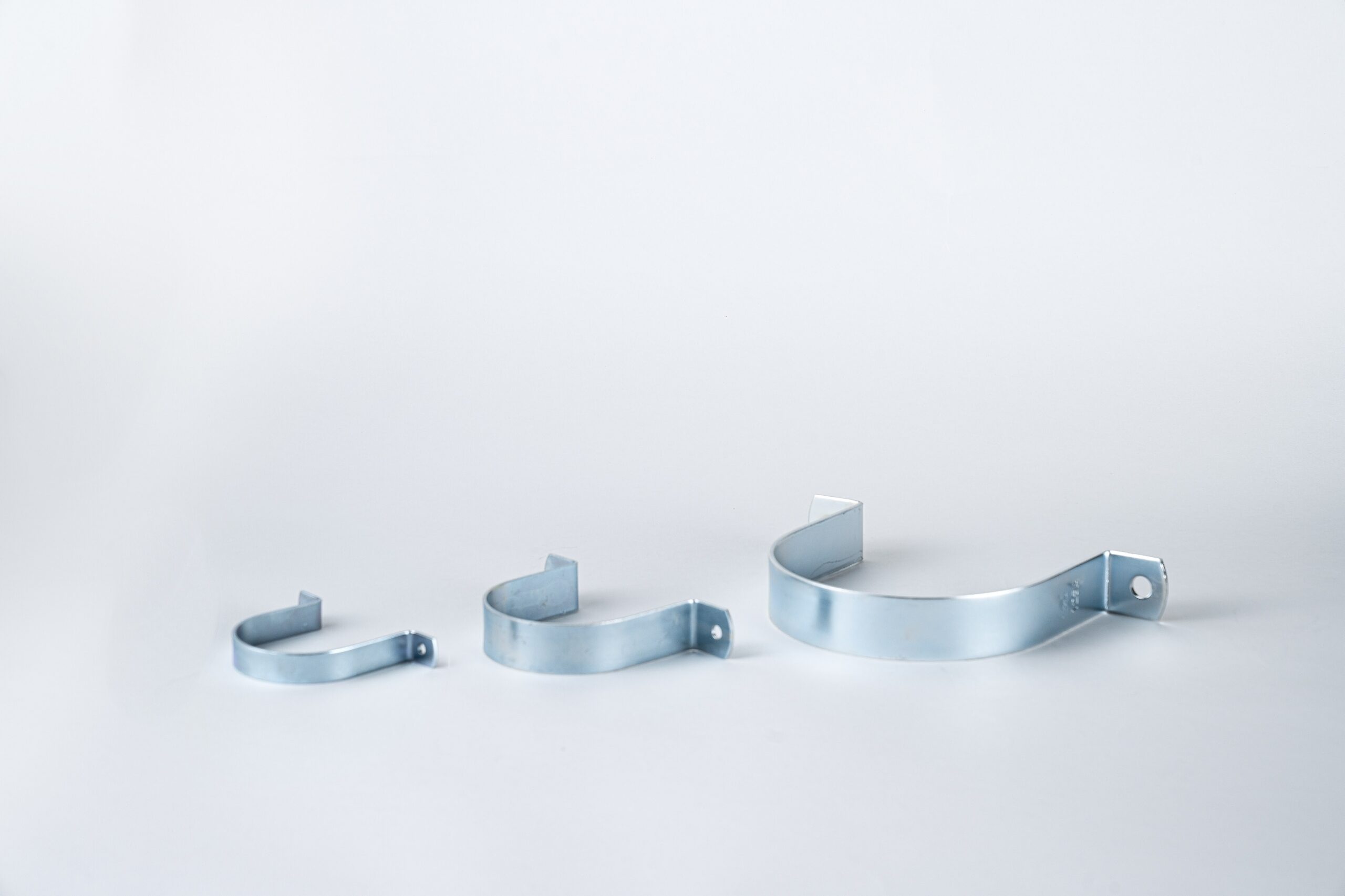

取付金具
機種に応じた専用取付金具をご用意しています。
| 型式 | u-150 | u-400 | u-1200 |
|---|---|---|---|
| 内容 | WA-150タイプ対応の取付金具 | WA-400タイプ対応の取付金具 | WA-1200タイプ対応の取付金具 |
WELL AIR 取付のご注意
- WELL AIRは、必ず垂直に取り付けてください。
- できる限り末端空圧機器の近くへ取り付けることを推奨します。
- コンプレッサからできるだけ長い配管距離（目安20m程度）をとって設置してください。
- エアーのINとOUTを逆接続しないでください。
- フィルタ・レギュレータ・ルブリケータは、WELL AIRの後に設置してください。
- その他詳細は、取扱説明書をよくお読みのうえ正しく取り付けてご使用ください。
